Gamme de produit.

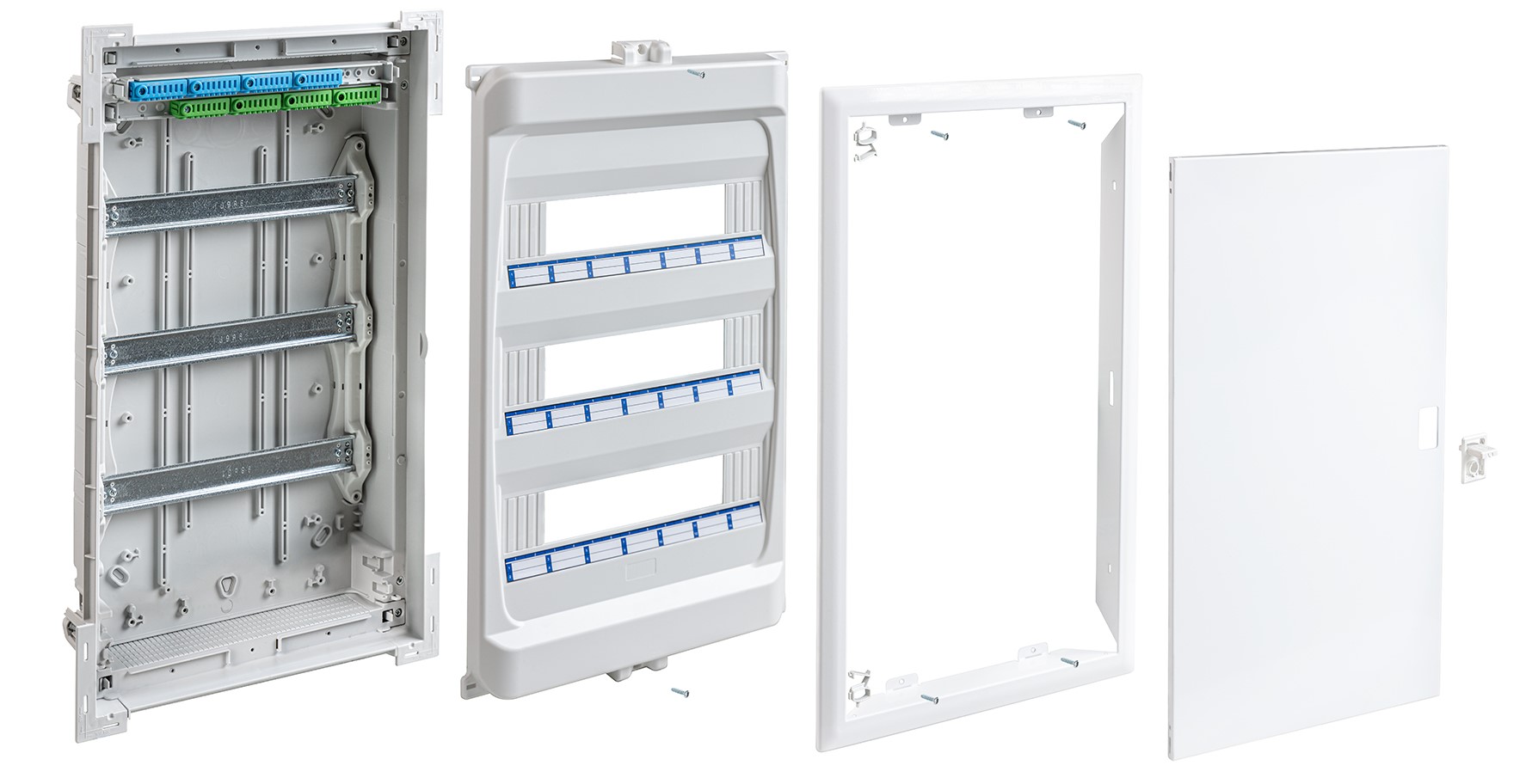

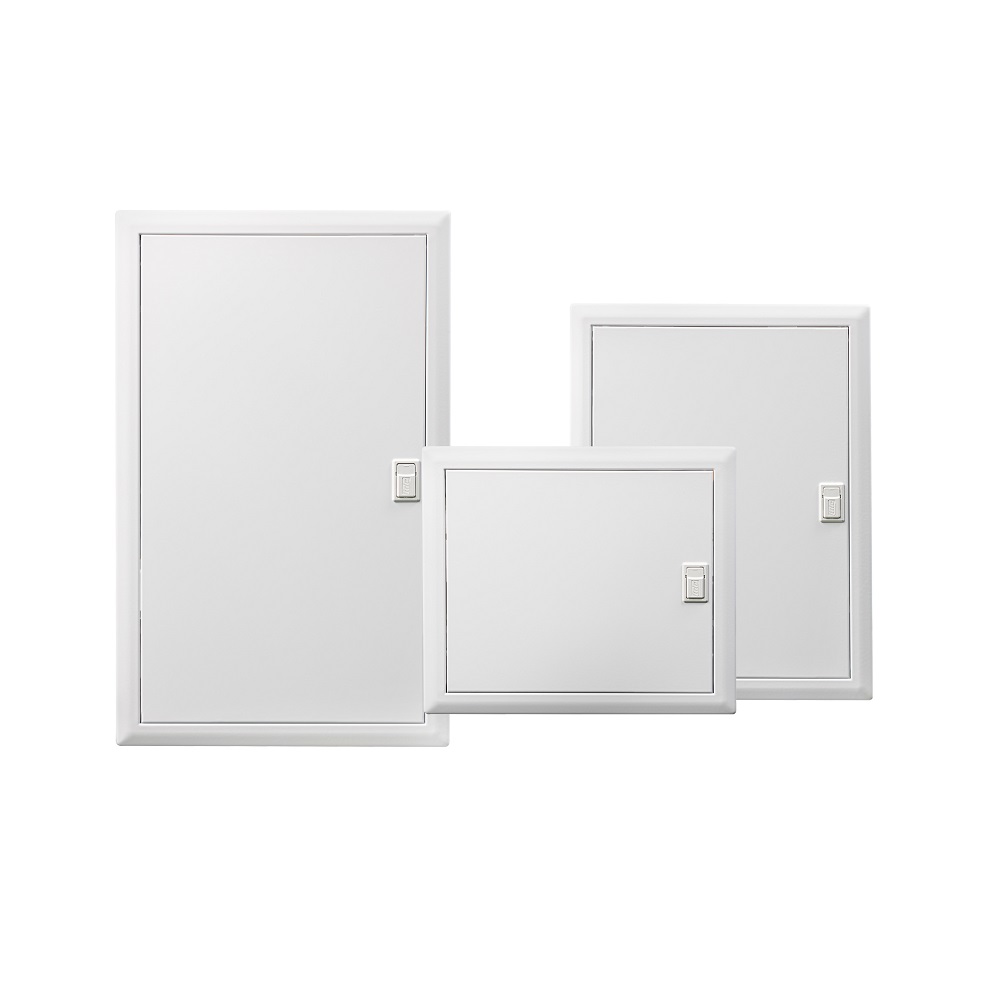

Coffrets encastrables (murs traditionnels en briques) avec porte métallique et support pour borniers à vis. Capacité modulaire de 14, 28, 42, 56 et 70 modules.
Matériaux
– Porte en tôle d’acier laminé à froid ; blanc lisse RAL 9003.
– Capot avant en blanc PS RAL 9003.
– Bases encastrables : PS 650 ºC gris RAL 7035.
– Matériaux en plastique sans halogène.
Contenu
Fournis dans un emballage individuel. Les différents emballages
sont regroupés et retiennent les emballages individuels avec du
film transparent. Tous les éléments sont fournis ensemble, à
l’exception de ceux fournis dans le sac d’accessoires.
Composition
Livrés dans un emballage individuel en carton. Ils sont fournis avec tous les éléments assemblés, à l’exception des éléments fournis dans le sac d’accessoires.
Sac d’accessoires :
– Vis pour la fermeture du capot en plastique amovible, capot avant et cadre métallique.
– Capot blanc recouvrant les modules (6 modules).
– Étiquettes d’identification des modules.
Liste des articles
| Référence | Nombre de modules | Dimensions extérieures | Dimensions d’encastrement dans murs tradittionels |
| GME14PO/RR | 1×14 rail DIN | 337x387x99 | 302x352x89 |
| GME28PO/RR | 2×14 (28) rail DIN | 502x387x99 | 467x352x89 |
| GME42PO/RR | 3×14 (42) rail DIN | 627x387x99 | 592x352x89 |
| GME56PO/RR | 4×14 (56) rail DIN | 725x387x99 | 717x352x89 |
| GME70PO/RR | 5×14 (70) rail DIN | 877x387x99 | 842x352x89 |
Certifications
- Conforme à la directive basse tension 2014/35/EU.
- Normes: EN-IEC 60670-1-24.
